In der komplizierten Welt der modernen Fertigung, CNC -Bearbeitung Steht als Säule der Präzision und verwandelt Rohstoffe in fein gefertigte Komponenten. Jedes Detail, egal wie klein, spielt eine entscheidende Rolle in der Funktionalität, Ästhetik und der Gesamtleistung eines Teils. Aus den schlanken Linien eines elektronischen Unterhaltungsgehäuse bis hin zu kritischen Toleranzen einer Luft- und Raumfahrtkomponente ist die Fähigkeit, genaue Spezifikationen zu erreichen, von größter Bedeutung.
Unter diesen wichtigen Details die bescheidenen versenken Der Gelegenheitsbeobachter bleibt oft unbemerkt, aber es ist im Entwurf und der Montage unzähliger Produkte immense Bedeutung. Es ist weit mehr als nur eine dekorative Abschrägung; Es ist ein genau konstruiertes Merkmal, mit dem ordnungsgemäße Befestigungssitze sichergestellt, die Sicherheit verbessert und die Gesamtqualität eines bearbeiteten Teils verbessert werden kann. Für diejenigen, die suchen CNC -Bearbeitungsdienstebesonders aus a CNC -Bearbeitungsfabrik wie Kaiao-rprtDas Verständnis von Countersinks ist für eindeutige Kommunikation und optimale Ergebnisse von wesentlicher Bedeutung.
Dieser Leitfaden ist speziell für Sie hergestellt - egal ob Sie ein Produktdesigner, ein Ingenieur oder ein Beschaffungsspezialist suchen Custom CNC Bearbeitung China. Wir wollen Countersinks entmystifizieren und ihren Zweck erklären, wie sie entworfen werden und wie unser Fachwissen bei Kaiao-rprt sorgt für ihre genaue Ausführung. Am Ende dieses Artikels werden Sie mit dem Wissen ausgestattet sein, Countersinks genau anzugeben und sicherzustellen, dass Ihre Teile sowohl Ihren funktionalen als auch Ihren ästhetischen Anforderungen entsprechen.
Ein Countersink ist eine konische (kegelförmige) oder weniger häufig vorkommende zylindrische Vergrößerung am Ende eines gebohrten oder gelangweilten Lochs. Seine primäre Funktion besteht darin, einen vertieften Bereich zu erstellen, der es dem Kopf eines bestimmten Befestigers wie einer Flachkopfschraube oder eines Nietens ermöglicht, mit oder unter der Oberfläche des Materials bündig zu sitzen. Dies unterscheidet sich von einer Gegenbore, die eine zylindrische (flache) Aussparung für Befestigungselemente wie Sockelkopfkappenschrauben erzeugt.
Während scheinbar einfach, dienen Countersinks mehrere kritische Funktionen:
Erreichen von Sitzplätzen für Spülenverschluss: Dies ist bei weitem der häufigste Grund, einen Zähler zu integrieren. Wenn ein Befestigungselement wie eine Flachkopfschraube in ein Counterunk-Loch eingeführt wird, passt sein sich verjüngter Kopf perfekt in die konische Neigung, sodass der Kopf mit der Oberfläche des Teils bündig sitzen kann. Dies ist für die ästhetische Anziehungskraft von entscheidender Bedeutung, das verhindert, dass Komponenten sich daran hindern, die Sicherheit zu verbessern, indem hervorstehende Teile eliminiert werden und eine glatte, passende Paarungsfläche für andere Komponenten gewährleistet.
Enttäuschung: Das Bohren eines Lochs lässt oft scharfe Kanten oder "Burrs " um die Öffnung. Ein Countersink entfernt diese Grat effektiv, wodurch der Teil sicherer zu handhaben, die Montage -Leichtigkeit zu verbessern und potenzielle Schäden an Drähten oder anderen empfindlichen Paarungskomponenten zu verhindern.
Leitfäden/Piloten: Der sich verjüngte Eintrag, der von einem Countersink bereitgestellt wird, hilft, einen Befestigungsmittel während der Montage in das Loch zu führen, den Prozess schneller und das Risiko von Querverweis oder Fehlausrichtungen zu verringern.
Ästhetische Verbesserung: Über die reine Funktionalität hinaus tragen Countersinks erheblich zum sauberen, fertigen Aussehen eines Produkts bei, insbesondere auf sichtbaren Oberflächen, auf denen ein professionelles Erscheinungsbild gewünscht wird.
Um einen Countersink genau zu definieren, sind drei Hauptparameter von entscheidender Bedeutung:
Winkel: Dies ist der Winkel der konischen Pause. Es muss genau dem Winkel des verwendeten Schraubenkopfes übereinstimmen. Zu den häufigen Winkeln gehören 82 ° (in ASME/ANSI-Standards für Flachkopfschrauben in Nordamerika), 90 ° (häufig in ISO-Standards, insbesondere in Europa), 100 ° (häufig für Luft- und Raumfahrtnieten) und 120 ° (manchmal für weichere Materialien oder spezifische Niettypen).
Durchmesser (Major/Außendurchmesser): Dies bezieht sich auf den größten Durchmesser der konischen Öffnung auf der Oberfläche des Teils. Es bestimmt, wie breit die Pause sein wird.
Tiefe: Dies gibt an, wie tief die konische Spitze von der Oberfläche in das Material erstreckt. Die richtige Tiefe sorgt dafür, dass der Schraubkopf perfekt spülen.
CNC -Maschinisten verwenden verschiedene Tools, um Countersinks zu erstellen:
Einzelflöte Countersinks: Gut für allgemeine Zwecke und Abgraben.
Mehrflüssigkeits-Countersinks: Bieten Sie glattere Oberflächen und höhere Materialentfernungsraten an.
Kombinierte Bohrer-Countersink-Bits: Diese Tools führen sowohl das Bohren des Pilotlochs als auch das Gegenangst in einem einzigen Betrieb durch, sparen Zeit und Verbesserung der Konzentrik.
Die genaue Spezifikation ist bei der Arbeit mit a von größter Bedeutung CNC -Bearbeitungsfabrik Um sicherzustellen, dass Ihre Zählerversinken genau wie beabsichtigt bearbeitet werden.
Einer der kritischsten Aspekte des Countersink -Designs ist es, sicherzustellen, dass sein Winkel perfekt dem Winkel des Befestigungskopfs entspricht. Eine Fehlanpassung führt zu unsachgemäßen Sitzgelegenheiten:
Wenn der Countersink -Winkel steiler ist als der Schraubenkopf, wird die Schraube nur an der Außenkante Kontakt aufnehmen, was zu einer schlechten Klemmkraft und potenziellen Schäden führt.
Wenn der Countersink -Winkel flacher ist, kontaktiert der Schraubkopf nur an seiner inneren Spitze, so dass er an einem Punkt bündig sitzt und Spannung konzentriert.
Wenden Sie sich immer an die Spezifikation oder das Datenblatt des Befestigers für den Kopfwinkel. Beispielsweise ist ein 82 ° -Kuctersink für die meisten amerikanischen Flachkopfschrauben Standard, während ein 90 ° -Schuterkörper für ISO-Standard-Flachkopfschrauben üblich ist.
Der Hauptdurchmesser und die Tiefe des Zählers sind typischerweise aus den Abmessungen des Schraubkopfes und der gewünschten Spülheit abgeleitet.
Für eine Flachkopfschraube die Hauptdurchmesser des Countersinks sollte idealerweise etwas größer sein als der maximale Durchmesser des Schraubenkopfes, um die Sitze vollständig zu gewährleisten. Der Tiefe wird durch die Höhe und den Winkel des Schraubenkopfes bestimmt. Viele Design -Software -Tools berechnen diese Abmessungen automatisch basierend auf Standardbibliotheken für Verschlussselmittel. Alternativ können Sie Formeln verwenden oder technische Handbücher konsultieren.
Beispielberechnung (vereinfacht für einen 82 ° -Stecher):
Wenn Sie den gewünschten Hauptdurchmesser (d) und den Winkel (a) kennen, kann die Tiefe (h) angenähert werden: H = (d/2) ∗ tan (a/2)
Für einen 82 ° -Kuschelkörper mit einem 1,5-Zoll-Hauptdurchmesser: H = (0,5/2) ∗ tan (82 °/2) = 0,25 ∗ tan (41 °) ~ 0,25 ∗ 0,869 ~ 0,217 Zoll.
Betrachten Sie immer die Materialstärke. Stellen Sie bei dünnen Materialien sicher, dass der Countersink die strukturelle Integrität des Teils nicht beeinträchtigt oder die Rückseite durchbricht.
Klare und eindeutige Kommunikation mit Ihrem CNC -Bearbeitungsservice Anbieter ist nicht verhandelbar.
CAD -Modellierung: Modellieren Sie den Countersink in Ihrer 3D -CAD -Software genau und zeigen Sie den richtigen Winkel, den Hauptdurchmesser und die Beziehung zum Pilotloch.
Technische Zeichnungen: In Ihren 2D -Ingenieurzeichnungen sind die Dimensions -Countersinks mit festgelegten Entwurfsstandards (z. B. ASME Y14.5) eindeutig.
Geben Sie den Countersink -Winkel an.
Geben Sie den Hauptdurchmesser oder die Tiefe an. Beide können zu überdimensioniert werden. Normalerweise ist einer angesichts des Winkels ausreichend.
Geben Sie den Pilotlochdurchmesser an.
Geben Sie alle erforderlichen Toleranzen an Für den Winkel, den Durchmesser oder die Spülung des The Countersink. Für CNC -Präzisionsbearbeitung, enge Toleranzen sind entscheidend.
Das Materials, das bearbeitet wird, wirkt sich erheblich auf den Gegenprozess aus:
Härte: Härtere Materialien (z. B. gehärteter Stahl, Titan) erfordern härtere Werkzeuge (z. B. Carbid) und langsamere Geschwindigkeiten mit geeigneten Futtermitteln, um vorzeitige Werkzeugverschleiß und die Genauigkeit zu verhindern. Weichere Materialien (z. B. Aluminium, Kunststoffe) können schneller bearbeitet werden, erfordern jedoch scharfe Werkzeuge und ordnungsgemäße Chip -Evakuierung, um zu vermeiden, dass sie ein Burring oder Risse vermeiden.
Abrasivität: Materialien wie Kohlefaserverbundwerkstoffe sind stark abrasiv und erfordern spezielle Werkzeuge und sorgfältige Prozesskontrolle, um übermäßige Werkzeugverschleiß zu verhindern.
Plastizität/Duktilität: Sehr duktile Materialien können während des Countersinkens übermäßige Burrs "verschmieren, wenn sie nicht korrekt bearbeitet werden.
Iv. CNC -Bearbeitungsprozesse für Countersinks

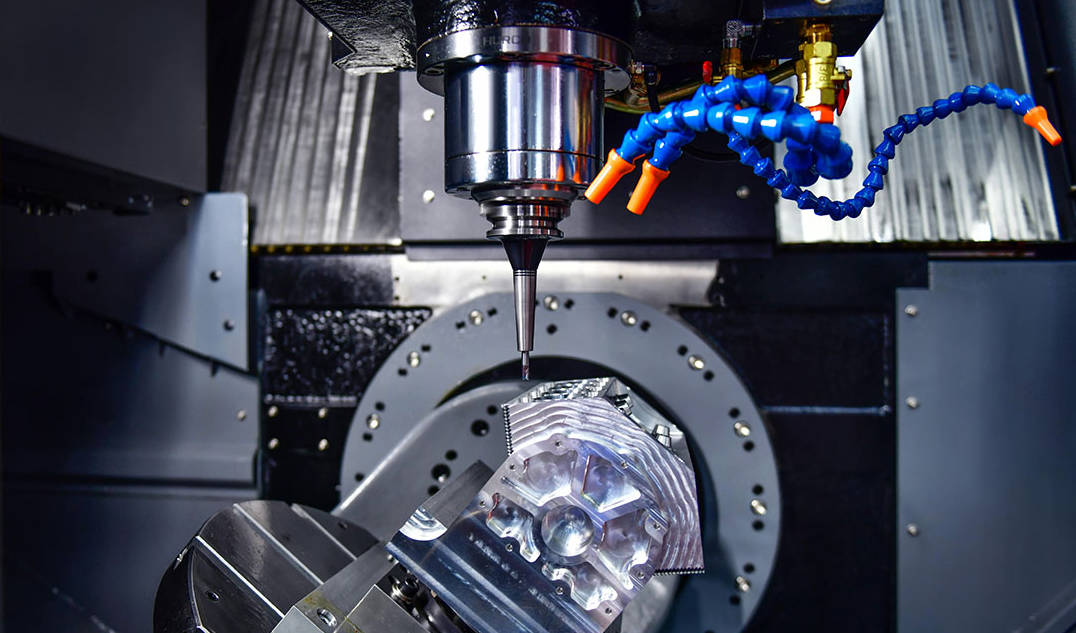

Das Erstellen eines perfekten Countersinks auf einer CNC -Maschine beinhaltet eine Mischung aus erweiterten Maschinen, präzisen Werkzeugen und Expertenprogramme.
Der Prozess umfasst typischerweise zwei Hauptschritte für jedes Loch:
Bohren des Pilotlochs: Das anfängliche Loch wird auf den angegebenen Durchmesser gebohrt. Dieses Loch dient als Leitfaden für das Countersink -Werkzeug.
Gegenübernahme: Anschließend wird ein spezialisiertes Countersink -Tool verwendet. Die Spindel der CNC -Maschine, die das Countersink -Werkzeug hält, steigt in das Pilotloch hin. Die programmierte Tiefe und der Winkel stellen sicher, dass die konische Pause genau gebildet wird. Bei sehr hohen Präzision oder herausfordernden Materialien folgt manchmal auf ein Bohr- und Reifungsbetrieb von einem separaten Pass -Pass -Pass.
Das Erreichen der erforderlichen Präzision für Countersinks ist ein Kennzeichen für qualitativ hochwertige CNC -Bearbeitungsdienste.
Werkzeugauswahl: Die Auswahl des Countersink-Werkzeugmaterials (z. B. Hochgeschwindigkeitsstahl, Carbid), Beschichtung (z. B. Zinn, Tialn für Verschleißfestigkeit) und Flötenzahl (einzeln, mehrfach Flöte) ist kritisch und hängt vom Werkstückmaterial und der gewünschten Finish ab.
Maschinensteifigkeit: Eine starre CNC -Maschine mit minimaler Schwingung ist für die Erzeugung sauberer, genauer Gegenversinken unerlässlich.
Spindelgeschwindigkeit und Futterraten: Diese Parameter müssen für das spezifische Material und Werkzeug sorgfältig optimiert werden. Falsche Einstellungen können zu einem schlechten Oberflächenfinish, einem übermäßigen Burring oder einer vorzeitigen Werkzeugkleidung führen. Bei Kaiao-rprtUnsere erfahrenen Maschinisten und fortschrittlichen Geräte stellen sicher, dass diese Parameter für optimale Ergebnisse genau eingestellt sind.
Selbst mit hoch entwickelten Ausrüstungen können Herausforderungen im Gegenangriff auftreten:
Geschwätz/Vibration: Dies führt zu einem groben, inkonsistenten Finish. Es wird oft durch unsachgemäße Geschwindigkeiten und Futtermittel, abgenutzte Werkzeuge oder unzureichende Maschinensteifigkeit verursacht. Unser CNC -Bearbeitungsfabrik Verwendet robuste Maschinen und verwendet optimierte Schnittparameter, um das Geschwätz zu mildern.
Burring/Rough Finish: Besonders problematisch in weicheren oder gummiartigen Materialien. Lösungen umfassen die Verwendung von schärferen Tools, spezialisierten Geometrien und Anpassung der Vorschub-/Geschwindigkeitsraten.
Ungenaue Tiefe/Winkel: Dies kann die Sitzgelegenheiten des Befestigungselements beeinträchtigen. Dies ist in der Regel auf ungenaue Programmierung, Maschinenkalibrierungsprobleme oder Werkzeugablenkung zurückzuführen. Kaiao-rprt Verwendet erweiterte CAM -Software und strenge Qualitätskontrolle, um eine genaue Tiefe und einen genauen Winkel zu gewährleisten.
Werkzeugkleidung: Countersink -Tools können sich abnutzen, insbesondere wenn sie mit Schleifmaterialien arbeiten. Überwachungswerkzeugverschleiß und rechtzeitiger Austausch sind entscheidend für eine konsistente Qualität und Verhinderung von Mängel.
Countersinks sind aufgrund der klaren Vorteile, die sie bieten, allgegenwärtig in hergestellten Produkten.
Luft- und Raumfahrt: Essentiell für Flush -Nieten auf Flugzeughäuten, um die aerodynamische Effizienz aufrechtzuerhalten und Widerstand zu verhindern.
Elektronikgehäuse: Wird für saubere Erscheinungen verwendet, verhindern, dass Hakendrähte verhindern und enge Dichtungen gewährleistet werden.
Medizinprodukte: Glatte, Flush -Oberflächen sind für Hygiene, Sterilisation und Patientenkomfort von entscheidender Bedeutung.
Automobil: In verschiedenen Komponenten für die Montage, Ästhetik und die Gewährleistung der glatten Oberflächen in Personenabteilungen gefunden.
Verbraucherprodukte: Verbessert Ergonomie, Sicherheit und das Gesamtprämiengefühl von Geräten.
Das Angeben von Countersinks bietet Ihrem Endprodukt erhebliche Vorteile:
Verbesserte Funktionalität und Zuverlässigkeit: Die ordnungsgemäße Sitzplätze für Befestigungselemente gewährleisten maximale Klemmkraft, verhindern die Lockerung und Verbesserung der strukturellen Integrität.
Verbesserte Ästhetik und wahrgenommene Qualität: Ein sauberer, bündiger Befestigungselement schafft ein professionelles und qualitativ hochwertiges Erscheinungsbild, entscheidend für die Marktattraktivität.
Einfachere Montage und Wartung: Leitfadenverschluss, Vereinfachung der Montage und Verhinderung von Kreuzfahrten. Sie machen auch Demontage und Wartung reibungsloser.
Reduzierte Arbeit nach der Herstellung: Durch sauber abgebrochene Löcher während des Bearbeitungsprozesses ist der Bedarf an manuellem Ablagerungen (ein arbeitsintensiver und fehleranfälliger Schritt) erheblich reduziert, was Ihre Gesamtstrecke senken kann CNC -Bearbeitungskosten.
Während der Gegenübergang den Bearbeitungsvorgang einen Schritt verleiht, beeinflussen die Auswirkungen auf die Gesamt CNC -Bearbeitungskosten ist im Allgemeinen geringfügig im Vergleich zu den Vorteilen, die es bietet. Das Werkzeug ist relativ kostengünstig und die Bearbeitungszeit für einen Countersink ist normalerweise sehr kurz. Die langfristigen Kosteneinsparungen aus reduzierter Montagezeit, verbesserter Produktqualität, weniger Überarbeitungen und verbesserter Kundenzufriedenheit überwiegen bei weitem die marginalen zusätzlichen Produktionskosten. Für Custom CNC Bearbeitung ChinaWenn Effizienz und Präzision der Schlüssel sind, sind Countersinks eine Standard -und wertvolle Funktion.
Eine erfolgreiche Implementierung von Countersinks und in der Tat jede komplexe Bearbeitungsfunktion hängt von einer effektiven Zusammenarbeit mit Ihrem Auserwählten ab CNC -Bearbeitungsdienste Anbieter.
Geben Sie neben Ihren 3D -Modellen immer umfassende technische Zeichnungen an. Ihre Zeichnungen sollten alle notwendigen Gegenspezifikationen sorgfältig beschreiben, einschließlich:
Der Winkel (z. B. 82 °, 90 °).
Der Hauptdurchmesser (äußerer) oder Die Tiefe (Aber typischerweise nicht beides, da sie abhängige Variablen sind, die den Winkel sind).
Der Durchmesser des Pilotloch.
Beliebig kritische Toleranzen Für den Winkel des Aubesinsins, den Durchmesser, die Tiefe oder die Spülheit des Befestigungskopfes relativ zur Oberfläche.
Geben Sie die Anforderungen an die Oberflächenbearbeitung an, falls kritisch.
Zögern Sie nicht, mit Ihrem Dialog zu beteiligen CNC -Bearbeitungsfabrik. Angesehene Anbieter mögen Kaiao-rprt eine Fülle von Wissen besitzen. Sie können unschätzbare Erkenntnisse und Empfehlungen bieten, wie z. B.:
Vorschläge für den am besten geeigneten Countersink -Winkel für Standard -Befestigungselemente, wenn Sie sich nicht sicher sind.
Beratung über die optimale Auswahl und Bearbeitungsstrategien für die Auswahl und Bearbeitungsstrategie für herausfordernde Materialien, um die besten Ergebnisse zu erzielen.
Identifizierung potenzieller Designprobleme, die zu Schwierigkeiten während der Bearbeitung führen könnten.
Ein Profi CNC -Bearbeitungsdienste Der Anbieter verfügt über robuste Qualitätssicherungsprozesse, um die Genauigkeit der Countersink zu überprüfen. Dies umfasst typischerweise:
Visuelle Inspektion für Burrs, Chatter -Markierungen oder Inkonsistenzen.
Verwenden von Spezialmessgeräten (z. B. Countersink -Messgeräte, Tiefenmikrometer), um den Winkel, den Durchmesser und die Tiefe zu überprüfen.
Erster Artikelprüfung (FAI) für kritische Dimensionen vor einem Produktionslauf.
Der scheinbar einfache Countersink ist in Wirklichkeit ein unbesungener Held in der Welt der Präzisionsfertigung. Es spielt eine entscheidende Rolle bei der Sicherstellung der ordnungsgemäßen Befestigungssitze, der Verbesserung der ästhetischen Attraktivität eines Produkts, der Verbesserung der Sicherheit und der Erleichterung nahtloser Baugruppe. Durch das Verständnis des Zwecks, der Parameter und der mit der Erstellung verbundenen Techniken können Sie überlegene Teile entwerfen, die den höchsten Standards für Funktionalität und Qualität entsprechen.
Für Designer und Ingenieure bedeutet das sorgfältige Angeben von Countersinks, Produkte zu liefern, die nicht nur robust und zuverlässig, sondern auch visuell ansprechend und leicht zu montieren sind. Für diejenigen, die suchen CNC -BearbeitungsdiensteDie klare Kommunikation dieser Details mit Ihrem Fertigungspartner ist von größter Bedeutung.
Auswählen a CNC -Bearbeitungsfabrik Das versteht nicht nur, dass diese entscheidenden Details nicht nur fachmännisch ausgeführt werden, was für den Erfolg Ihres Projekts von entscheidender Bedeutung ist. Bei Kaiao-RPRT sind wir stolz auf unser Engagement für Präzision, unsere fortschrittlichen CNC-Funktionen und unser tiefes Verständnis von Merkmalen wie Countersinks. Wir sind bestrebt, eine qualitativ hochwertige Bereitstellung zu bieten Custom CNC Bearbeitung China Dienstleistungen, die sicherstellen, dass jedes Detail, einschließlich des kleinsten Countersinks, zur allgemeinen Exzellenz Ihres Endprodukts beiträgt. Arbeiten Sie mit Kaiao-RPRT zusammen und lassen Sie uns Ihnen helfen, Ihre innovativen Designs in perfekt bearbeitete Realitäten zu verwandeln.
